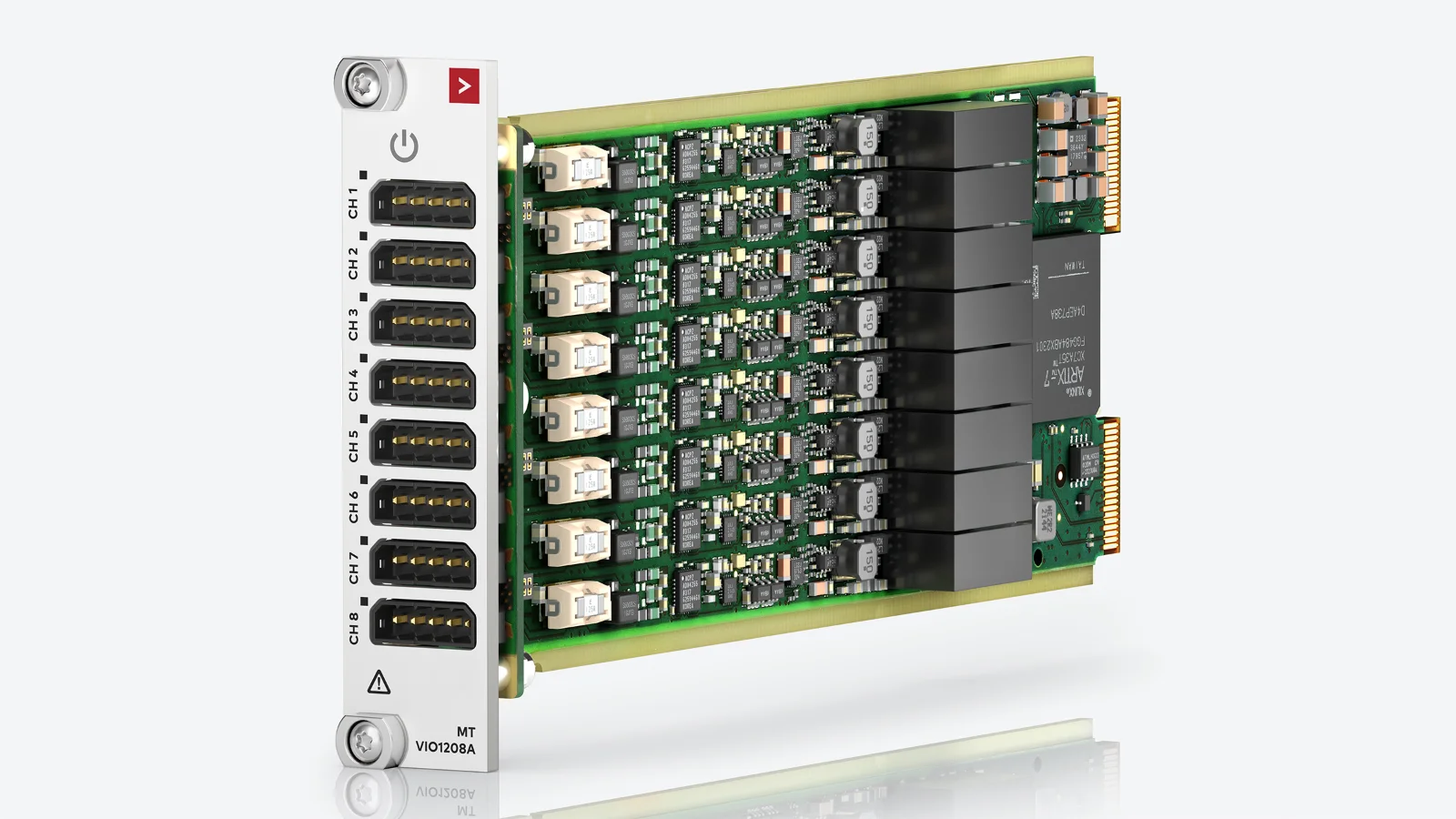

Le VIO1208A.MT est conçu pour la mesure de capteurs et de transducteurs analogiques.
Cette carte offre huit canaux isolés galvaniquement, dotés d'une excitation individuelle des capteurs pouvant être configurée de manière indépendante.
Elle soutient les capteurs et transducteurs dotés d'une sortie de tension ou d'interfaces à boucle de courant.

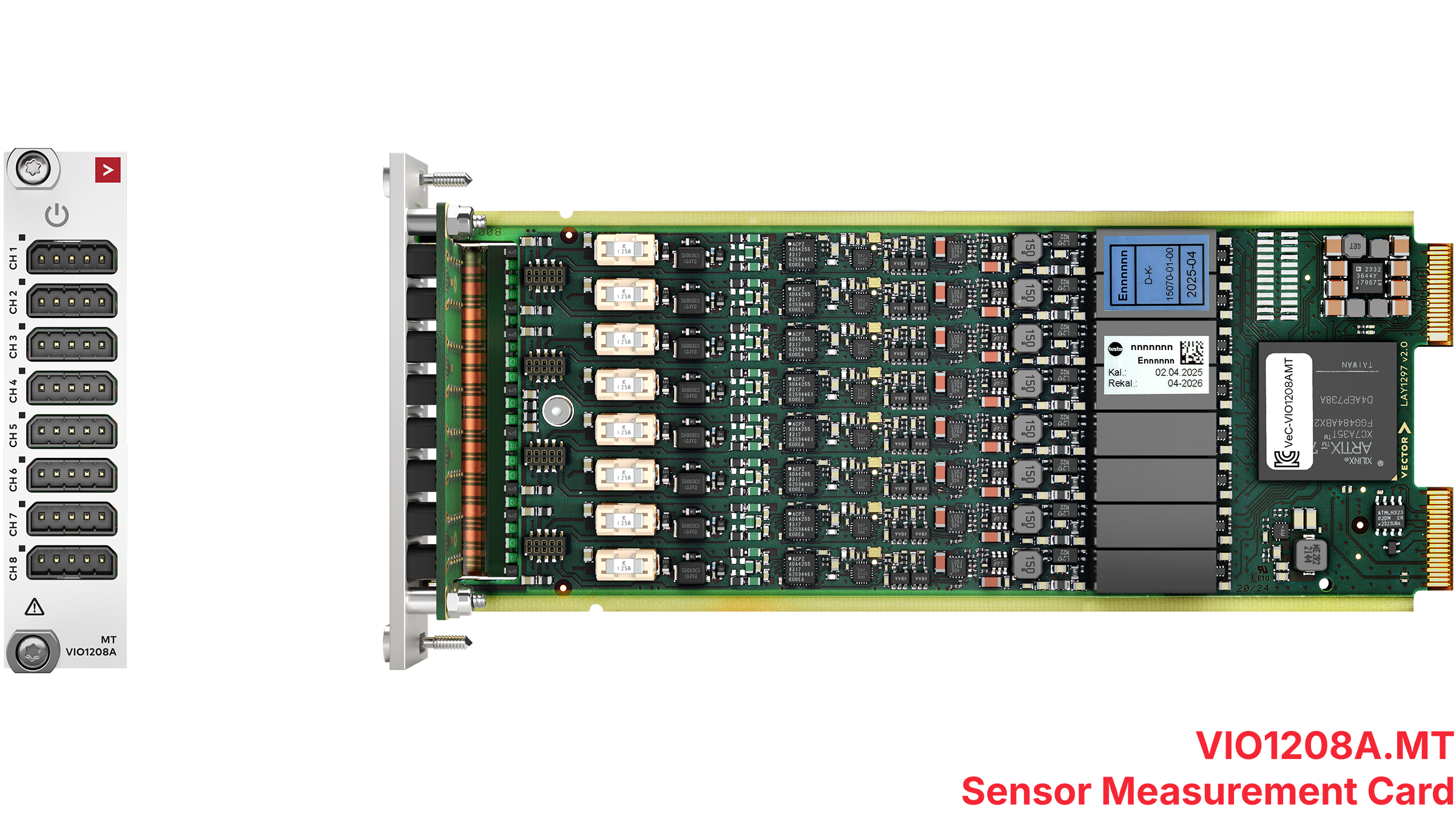

Fiche détaillée
Caractéristiques techniques
| VIO1208A.MT | |
| Plages d'entrée (mode tension) |
|
| Plage d'entrée (mode courant) | 4 mA … 20 mA, alimentation interne ou externe |
| Excitation du capteur |
|
| Débit de transmission des données de mesure (vers l’outil) | 100 µs … 1 s, réglable par canal |
| Convertisseur A/N (par canal) | Delta-Sigma,18 bits effectifs Filtre sinc intégré de 3e ordre |
| Précision (à une température ambiante de 23 °C) |
|
| Impédance d'entrée (mode tension) | 5 MΩ II 200 pF (typ.) |
| Isolation galvanique |
|
| Protection contre les surtensions |
|
| Protection d’excitation | Surcharge et court-circuit |
| Plage de température | -25 °C ... +55 °C |
| Connecteur | Connecteur enfichable à 5 broches de type PTSM 0,5/5-P-2,5 |
| Consommation électrique | 6,0 W (typ.) / 12,0 W (max.) (avec excitation complète du capteur) |

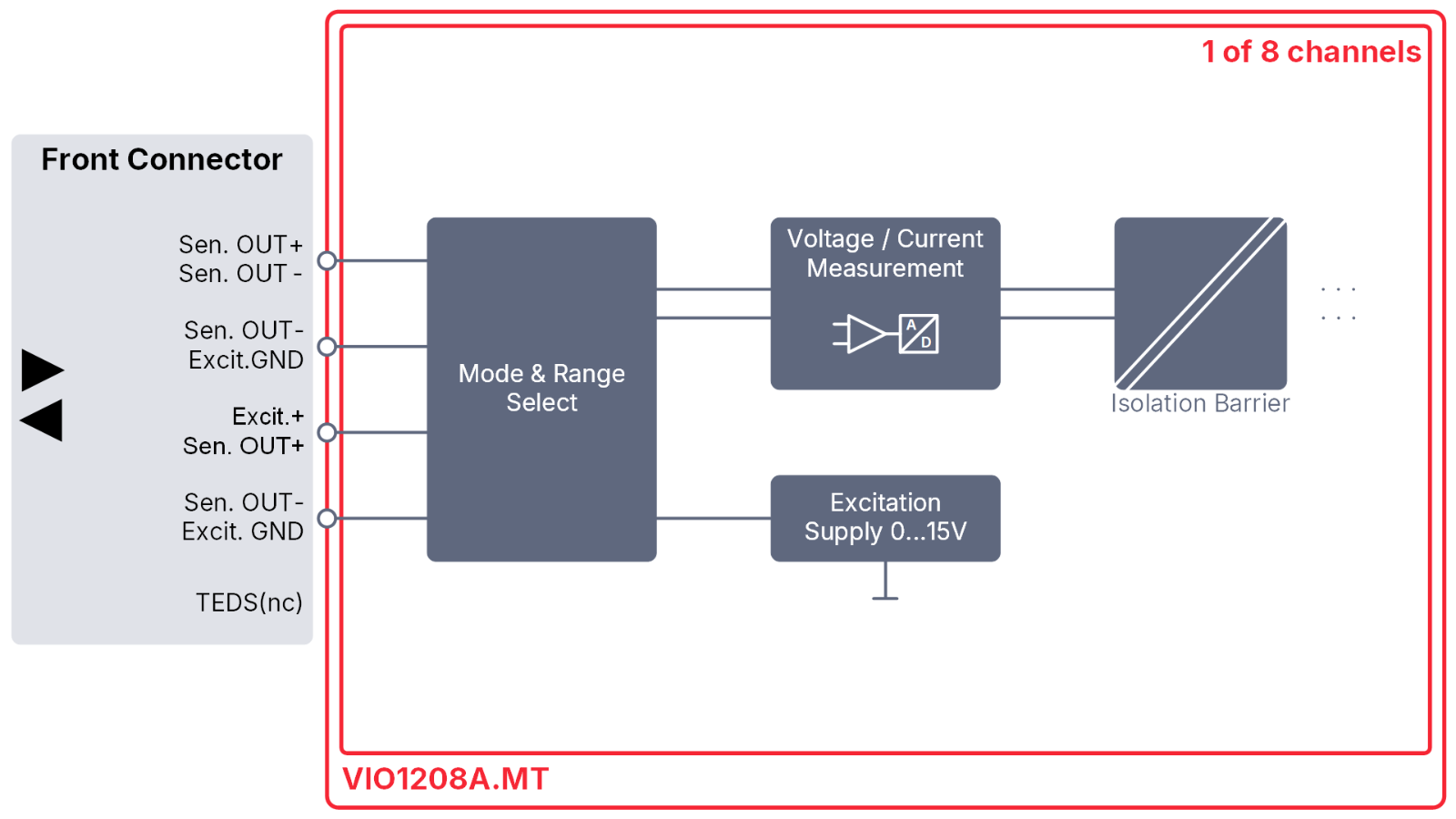

Schéma
