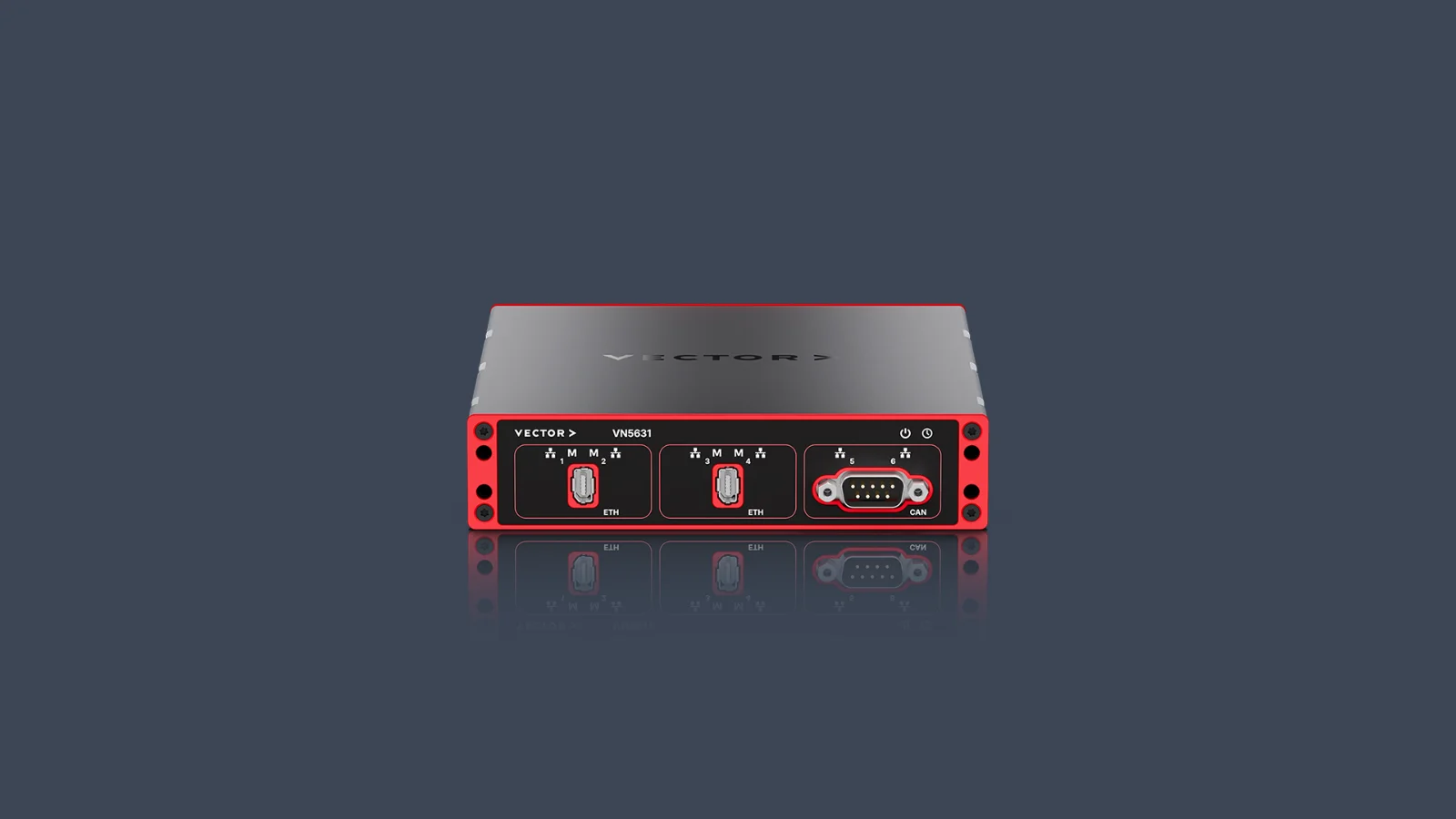

Das VN5631 ist ein kompaktes, leistungsstarkes Netzwerk-Interface, das für die Entwicklung von Zonal-ECUs konzipiert wurde und eine effiziente Entwicklung, Erprobung, Simulation und Analyse moderner Fahrzeugnetzwerke im Automobilbereich ermöglicht. Es unterstützt CAN / CAN FD, 10BASE-T1S, Automotive Ethernet mit bis zu 1 Gbit/s sowie Standard-Ethernet mit bis zu 2,5 Gbit/s und ist damit ein vielseitiges Interface für Umgebungen mit gemischten Technologien.
Highlights
- Unterstützt die neuesten Automotive-Ethernet-Standards einschließlich 10BASE-T1S: Ermöglicht moderne Zonenarchitekturen und Automotive-Netzwerke mit unterschiedlichen Übertragungsraten.
- Erweiterte 10BASE‑T1S-Funktionen: Das Multidrop-Segment ermöglicht einen flexiblen Buszugriff mit mehreren simulierten Ethernet-Knoten, während die Auswertung von Beacon-Nachrichten und statistischen Ereignissen tiefe Einblicke in die physikalische Schicht liefert.
- Präzise Synchronisation: Bietet PTP, Hardware-Sync und Software-Sync für eine genaue Zeitsteuerung über die gesamte Vector Hardware hinweg.
- Zukunftssichere Funtkionen: Einschließlich MACsec, OPEN Alliance TC10 und TC14 für sichere Kommunikation, erweiterte Wake/Sleep-Funktionen sowie 10BASE-T1S-spezifische Funktionen.
Hauptanwendungsgebiete
Restbussimulation
- Die flexible Konfiguration verschiedener Segmenttypen ermöglicht eine realistische Restbussimulation, von Multidrop-Segmenten für 10BASE-T1S bis hin zu Link- oder Switch-Segmenten für Automotive Ethernet und Standard-Ethernet.
Ethernet-Monitoring
- Transparente Überwachung von 10BASE-T1S-Bussen und Ethernet-Netzwerken zur Analyse und zum Debugging.
Medienkonvertierung
- Nahtlose Medienkonvertierung zwischen verschiedenen Automotive-Ethernet-Technologien: Überbrückt 10BASE-T1S, 100/1000BASE-T1 und Standard-Ethernet und ermöglicht so die flexible Integration von Multidrop- und Punkt-zu-Punkt-Netzwerken.
Sichere Kommunikation und Energieverwaltung
- Unterstützt MACsec für die Kommunikation mit 802.1AE-gesicherten Steuergeräten sowie OPEN Alliance TC10 für die Verifikation des Wake/Sleep-Verhaltens sowohl in 100/1000BASE-T1- als auch in 10BASE-T1S-Netzwerken.

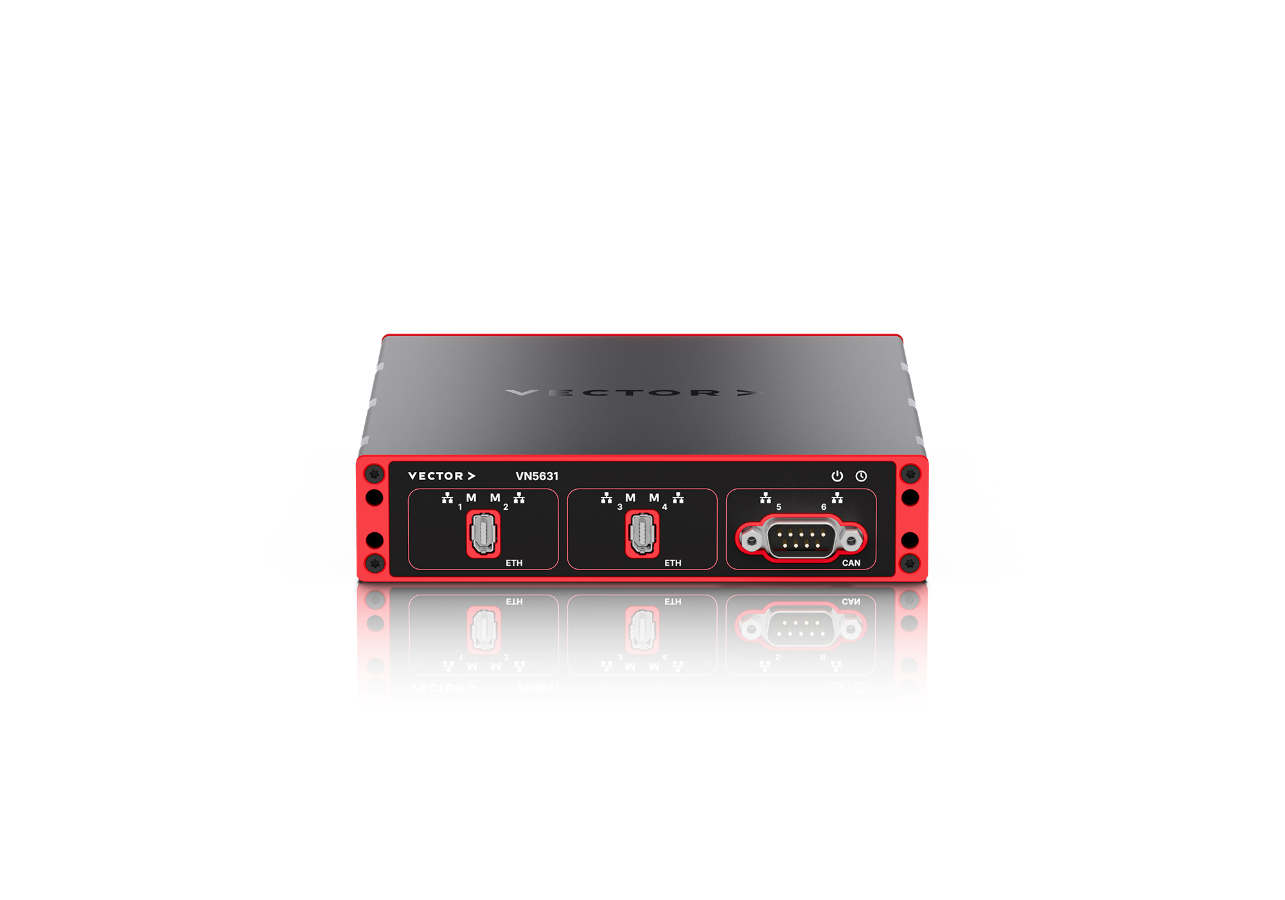

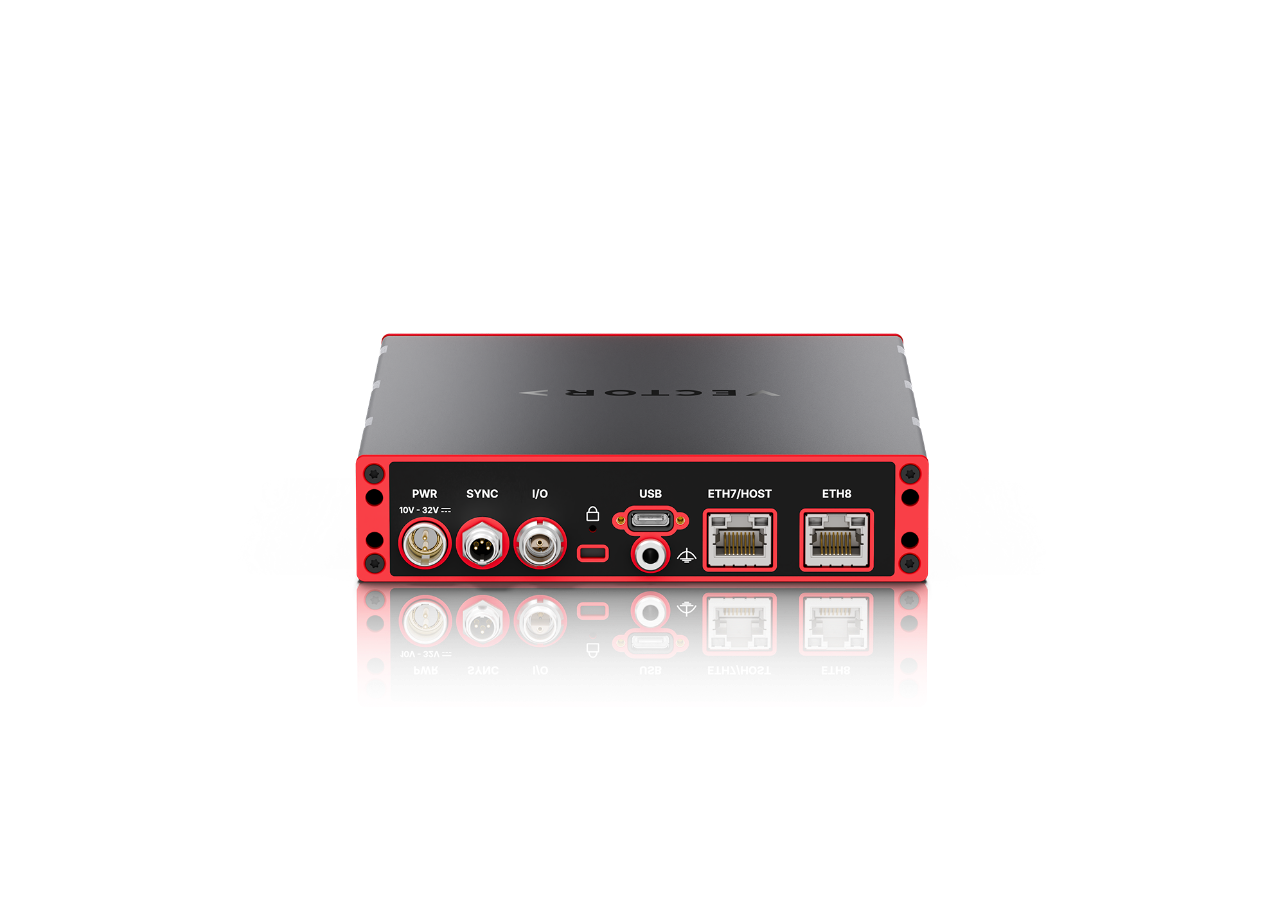

Galerie
Technische Daten
| Ethernet-Ports |
|
| CAN-/CAN-FD-Kanäle | 2x NXP TJA1057 |
| Digital I/O | 1x Digital In/Out Line für Wake-up Line oder DoIP Activation Line |
| Computer-Interface | USB 3.2 Gen1 (USB Type-C) / IEEE 1000BASE-T/2.5GBASE-T |
| Stromversorgung | Externe Stromversorgung 10 V … 32 V (typ. 12 V) oder Stromversorgung über USB-C¹ (muss USB Type-C mit 3 A unterstützen) |
Temperaturbereich Betrieb Lagerung |
-25 °C … +55 °C -40 °C … +85 °C |
| Betriebssystem | Windows 11 (64 Bit) |
| Synchronisierungsoptionen | Software-Synchronisation Hardware-Synchronisation PTP-Synchronisation² |
| Abmessungen (L x B x H) | 173 mm x 144 mm x 32 mm |
| Gewicht | 1,15 kg |
1 Bei Verwendung von RJ45-Ports wird die Nutzung der externen Stromversorgung (im Lieferumfang enthalten) empfohlen.
2 Verfügbar in einer späteren Treiberversion.
